چگونه فتوسل را نصب کنیم
فتوسلها وظیفه دارند که یک یا چند روشنایی را به یکدیگر وصل یا قطع کنند .درسیم کشی فتوسلها شما میتوانید از روشهای مختلف استفاده کنید .همانطور که میدانید سیم کشی فتوسلها به دو صورت سه سیم و چهار سیم می باشد نحوه نصب فتوسلها به صورت کلید تک پل انجام میشود .
یعنی حالت خاموش و روشن دارند .ضمن اینکه از ویژگیهای بیشتری برخوردارند و شما میتوانید به صورت اتوماتیک هم از آنها استفاده کنید.
در واقع میتوان گفت سنسورهای موجود در فتوسلها به دلیل حساسیتی که دارند میتوانند به محض غروب خورشید چراغها را روشن کنند و با روشن شدن هوا در زمان طلوع خورشید سنسورها میتوانند به صورت اتوماتیک چراغها را خاموش کنند.
انواع فتوسل و نحوه نصب دقیق آنها
رشته سیمهای مختلفی در فتوسلها وجود دارد .در فتوسلهای چهار سیم شما دو رشته سیم سفید رنگ و دو رشته سیم سیاه و قرمز مشاهده خواهید کرد. رشته سیم سیاه رنگ را باید به طور مستقیم به سیم فاز متصل کنید .از طرف دیگر سیم قرمز رنگ باید به سر لامپ اتصال پیدا کند.
سیم نول هم که به فتوسل وصل شده باید از طرف دیگر به لامپ وصل شود.
استفاده از فتوسلها در چراغ خیابانی معابر عمومی ؛چراغ پارکی بسیار کاربردی میباشد. حتی می توان در چراغ باغی محوطههای باغی و ویلایی از این تجهیزات استفاده نمود.
روش نصب فتوسل سه سیم

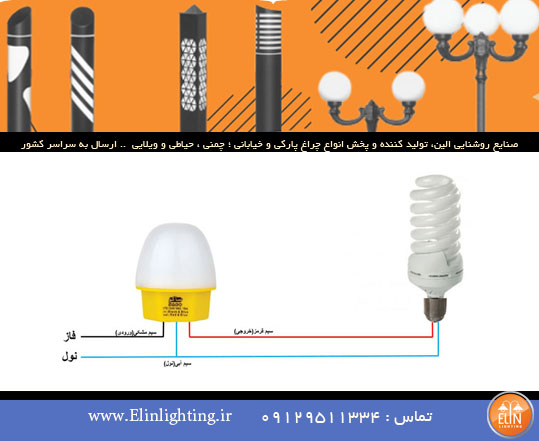

فتوسل سه سیم دارای سه رشته سیم سفید؛ قرمز و مشکی میباشد .جهت اتصال به فاز ورودی مدار باید از سیم مشکی استفاده کنید. سیم قرمز برای خروجی فاز دستگاه فتوسل میباشد که به مدار متصل است. جهت اتصال به نور باید از سیم سفید استفاده کنید.
نکات مهم در نصب صحیح فتوسلها
از جمله نکات مهم در زمان نصب توجه داشته باشید که فتوسلها به گونهای نصب شوند که در شب به آن قسمت هیچگونه نوری تابیده نشود. ضمناً در زمان نصب فتوسلها به جریان هک شده روی فتوسل توجه کنید.
دقت داشته باشید که موقع اتصال فتوسل تحت هیچ شرایطی به برد الکترونیکی داخل فتوسل دست نزنید. داخل برد فتوسل برق شهری جریان داشته که 220 ولت میباشد و میتواند شما را دچار برق گرفتگی و خطرات ناشی از دست زدن به آن نماید.
مدار سیم کشی فتوسل، تقویت جریان رله به کمک کنتاکتور
همانطور که پیشتر هم به آن اشاره کردیم سیم کشی فتوسلها مثل سیم کشی کلیدهای تک پل است با این تفاوت که در سیم کشی آنها یک سیم نول به دستگاه اضافه میشود. علت این کار این است که فتوسلها به تنهایی یک دستگاه محسوب میشوند. به خاطر همین هر وسیله الکتریکی دارای یک سیم نول و یک سیم فاز است.
لذا در سیم کشی فتوسلها بعضی نکات مهم را توجه داشته باشید .از جمله اینکه موقع سیم کشی باید حداکثر جریان مجاز فتوسل را در نظر داشته باشید. چون فتوسلها در محیطهایی که لامپ بسیار زیادی وجود دارد کارایی ندارند .فتوسلها نمیتوانند کلیه جریان مورد نیاز لامپها را تامین کنند. به خاطر همین به کارگیری یک کنتاکتور جهت تقویت جریان رله فتوسل لازم و ضروری است. در این گونه مواقع فتوسل به کنتاکتور دستور میدهد و کنتاکتور چراغها را روشن و خاموش میکند.
روش سیم کشی فتوسل با کلید سلکتوری کاستوم اتوماتیک و صفر برای روشنایی
روش سیم کشی کلیدهای گردان یا سلکتوری کاستوم اتوماتیک برای فتوسلها عیناً مانند روش سیم کشی فتوسل است. معمولاً این کلیدها جهت قطع و وصل مکانیکی جریان برق کاربرد دارند. به صورت نیمه مستقل و به صورت دستی فعال میشوند. عملکرد آنها بدین صورت است که بخشی از این فرایند به صورت دستی و بخشی دیگر به صورت اتوماتیک کار میکند.
این کلیدها وقتی به صورت اتوماتیک کار میکنند میتوانند در قطع یا وصل کردن جریان تاخیر داشته باشند. از کلیدهای سلکتوری میتوان جهت قطع و وصل مدارها منابع تغذیه آمپرمتر موتورهای ستاره و غیر استفاده کرد. کلیدهای سلکتوری کاستوم یا گردان دارای طرحها و مدلهای مختلفی هستند .
شما میتوانید آنها را در انواع مختلف تهیه کنید. این کلیدها را میتوانید بر اساس محل نصب ظرفیت آمپر انتخاب کنید. سپس اقدام به نصب آنها روی فتوسل نمایید.
نصب فتوسل با کلید دو پل
در برخی از مدارهای روشنایی، ممکن است نیاز باشد که یک فتوسل بتواند دو مدار یا دو گروه لامپ را بهصورت مستقل کنترل کند.
در این حالت از کلید دو پل استفاده میشود. سیمکشی این کلید مشابه کلید تک پل است، با این تفاوت که هر پل کلید، یک مسیر جریان جداگانه برای لامپها ایجاد میکند. به این ترتیب، میتوانید با یک فتوسل، دو گروه لامپ را بهصورت همزمان یا مستقل روشن و خاموش نمایید. این روش برای چراغهای بزرگ پارکی یا معابر با چند بخش روشنایی مناسب است.
ابزار و تجهیزات مورد نیاز:
-
فتوسل استاندارد (سه سیم یا چهار سیم)
-
کلید دو پل
-
سیمهای فاز، نول و خروجی لامپ
-
کنتاکتور (در صورت لزوم برای تقویت جریان)
-
پیچگوشتی، سیمچین و تجهیزات ایمنی
مراحل نصب:
-
قطع برق: قبل از شروع، جریان برق اصلی را قطع کنید.
-
اتصال فاز ورودی به فتوسل: سیم فاز (معمولاً سیاه) را به ورودی فتوسل وصل کنید.
-
اتصال خروجی فتوسل به کلید دو پل:
-
سیم قرمز خروجی فتوسل را به ورودی کلید دو پل متصل کنید.
-
این کلید دو مسیر خروجی دارد که هر کدام به یک گروه لامپ میرود.
-
-
اتصال سیم نول: سیم نول (معمولاً آبی) از فتوسل به سر دیگر لامپها وصل شود.
-
اتصال خروجی کلید دو پل به لامپها: هر پل کلید، یک مسیر فاز مجزا برای گروه لامپها فراهم میکند.
-
تست سیستم: پس از اتصال، برق را وصل کنید. فتوسل باید هنگام غروب، هر دو گروه لامپ را روشن کند و هنگام طلوع، خاموش نماید.
نکات ایمنی:
-
از دست زدن به برد الکترونیکی فتوسل هنگام روشن بودن برق خودداری کنید.
-
اگر تعداد لامپها زیاد است، حتماً از کنتاکتور برای جلوگیری از آسیب به فتوسل استفاده کنید.
نصب فتوسل برای چند لامپ
گاهی لازم است یک فتوسل چندین لامپ را روشن و خاموش کند. در این شرایط، باید توجه داشت که فتوسلها قادر به تامین جریان تمامی لامپها نیستند. بهترین روش استفاده از کنتاکتور یا رله تقویتی است تا فتوسل فرمان روشن یا خاموش شدن لامپها را صادر کند و کنتاکتور جریان لازم برای چند لامپ را تامین نماید. با این روش میتوان چند لامپ پارکی، خیابانی یا ویلایی را بهصورت هماهنگ و ایمن کنترل کرد.
وقتی بخواهید یک فتوسل چندین لامپ را کنترل کند، جریان مورد نیاز ممکن است بیشتر از توان فتوسل باشد. در این صورت کنتاکتور یا رله تقویتی بین فتوسل و لامپها قرار میگیرد.
ابزار و تجهیزات مورد نیاز:
-
فتوسل استاندارد
-
کنتاکتور با ظرفیت مناسب
-
سیمهای فاز و نول
-
لامپها
-
ابزار ایمنی و نصب
مراحل نصب:
-
قطع برق اصلی
-
اتصال فتوسل به کنتاکتور:
-
سیم فاز خروجی فتوسل به سیم فرمان کنتاکتور وصل میشود.
-
سیم نول فتوسل مستقیم به نول لامپها متصل شود.
-
-
اتصال کنتاکتور به لامپها:
-
سیم فاز خروجی از کنتاکتور به ورودی لامپها وصل میشود.
-
سیم نول لامپها به نول مشترک وصل شود.
-
-
تست و تنظیم:
-
برق را وصل کنید، فتوسل باید هنگام تاریکی، فرمان روشن شدن کنتاکتور را بدهد و همه لامپها روشن شوند.
-
در روشنایی روز، فتوسل فرمان خاموشی کنتاکتور را صادر میکند.
-
نکات مهم:
-
حتماً ظرفیت کنتاکتور متناسب با مجموع جریان لامپها باشد.
-
اتصالات را محکم و ایمن انجام دهید تا خطر برقگرفتگی وجود نداشته باشد.
